VI-12系列远程模拟量温度采集模块，可以用于采集温度传感器信号，主要用于工业控制或其它分布式数据的采集。上报接口采用RS485通讯总线及标准MODBUS-RTU通用协议，可以很方便地集成到第三方的应用系统中,也可以直接适配PLC及国内的各种组态软件。
VI-12系列远程模拟量温度采集模块，可以用于采集温度传感器信号，主要用于工业控制或其它分布式数据的采集。上报接口采用RS485通讯总线及标准MODBUS-RTU通用协议，可以很方便地集成到第三方的应用系统中,也可以直接适配PLC及国内的各种组态软件。

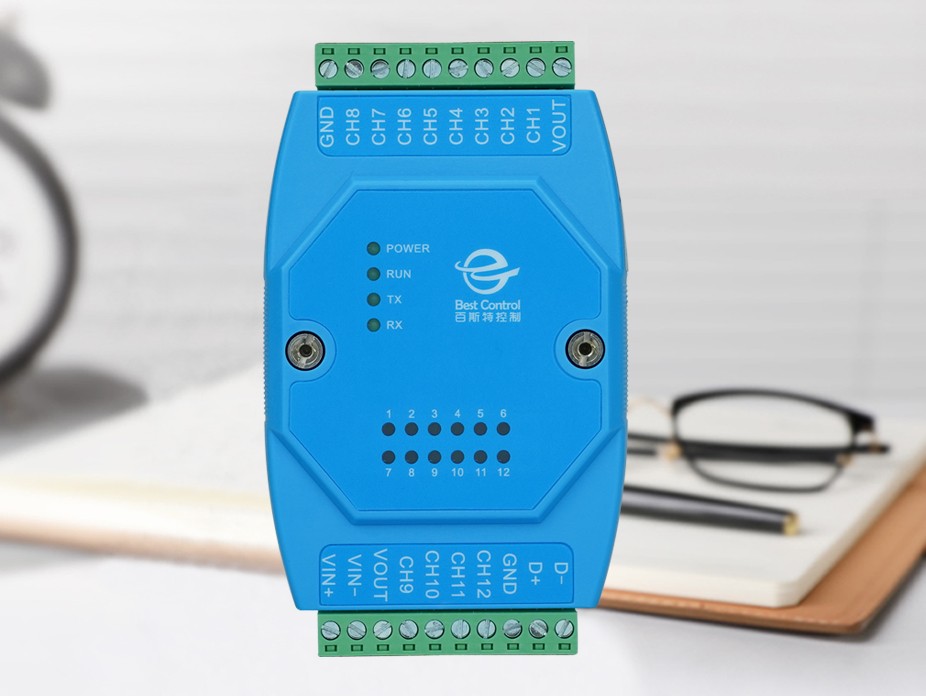

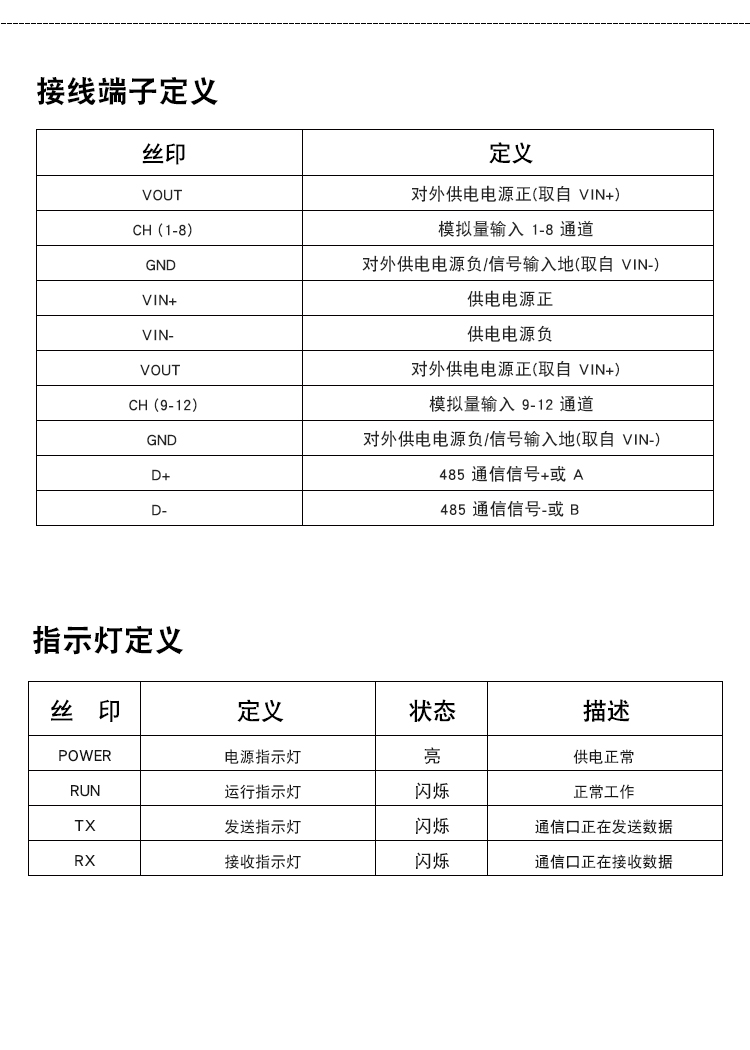

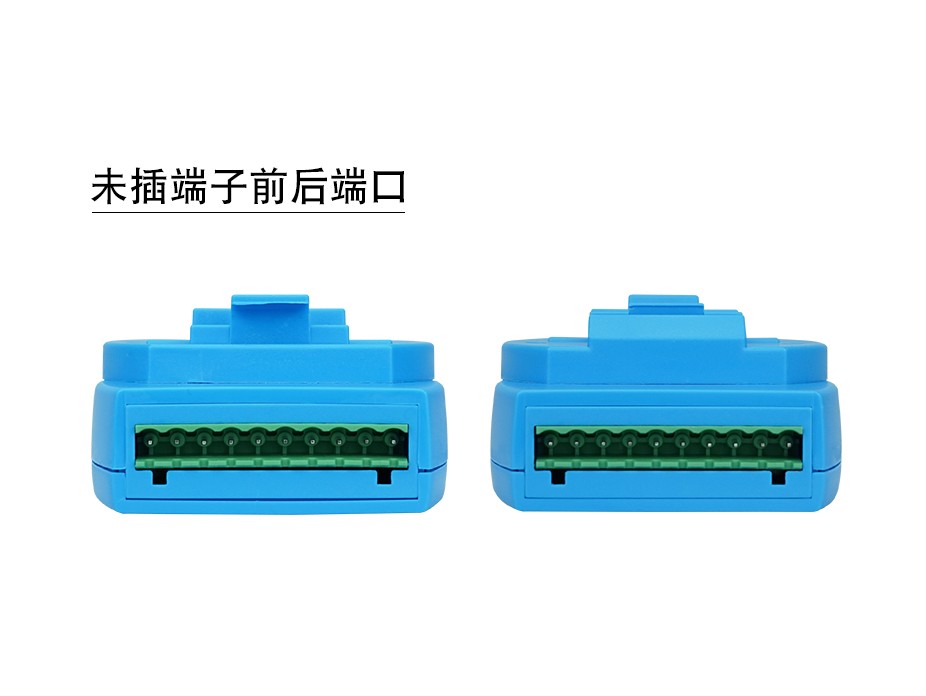

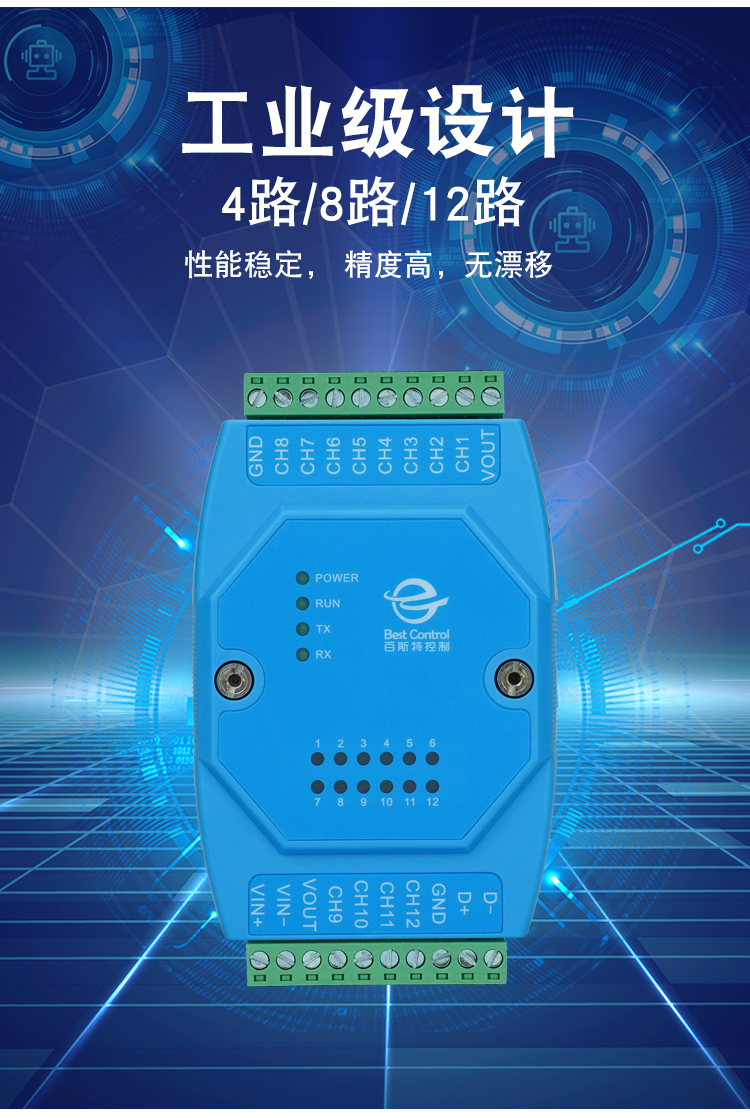

1.1 接线端子定义 接线端子位置见1.1 接口位置，其定义见下表。
| 丝印 | 定义 |
| VOUT | 对外供电电源正 |
| CH1 | 模拟量输入1通道 |
| CH2 | 模拟量输入2通道 |
| CH3 | 模拟量输入3通道 |
| CH4 | 模拟量输入4通道 |
| CH5 | 模拟量输入5通道 |
| CH6 | 模拟量输入6通道 |
| CH7 | 模拟量输入7通道 |
| CH8 | 模拟量输入8通道 |
| GND | 对外供电电源负 |
| VIN+ | 供电电源正 |
| VIN- | 供电电源负 |
| VOUT | 对外供电电源正 |
| CH 9 | 模拟量输入9通道 |
| CH10 | 模拟量输入10通道 |
| CH11 | 未用 |
| CH12 | 未用 |
1.2 指示灯 指示灯位于模块正面，其具体描述见下表。
| 丝印 | 定义 | 状态 | 描述 |
| POWER | 电源指示灯 | 亮 | 供电正常 |
| RUN | 运行指示灯 | 闪烁 | 正常工作 |
| TX | 发送指示灯 | 闪烁 | 通信口正在发送数据 |
| RX | 接收指示灯 | 闪烁 | 通信口正在接收数据 |
1.3 技术指标
| 工作条件 | 电源输入 | 范围：9～30VDC |
| 功耗 | <1W | |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 10%～90%RH，无凝露 | |
| EMC指标 | 静电防护 | 接触放电:±6KV；空气放电:±8KV |
| EFT防护 | ±2KV | |
| 外形结构 | 长×宽×高 | 125*73*44 mm |
| 通信参数 | 接口类型 | RS485，可插拔端子 |
| 数据格式 | N,8,1 | |
| 分辨率 | 12bit | |
| 精度 | 0.5%(满量程)，即50mV | |
| 数据波特率 | 1200～19200bps，缺省9600bps | |
| 输入通道 | 10路模拟温度信号输入 | |
| 光电隔离电压 | 1000Vrms | |
| 输入阻抗 | 4.7K欧姆(内部集成) |
